绝缘电线安全敷设规范指南 金属管、燃气管道与导线的正确处理方式

在电气安装和家庭装修中，绝缘电线的敷设方式直接关系到用电安全与长期可靠性。针对常见的几个问题，如绝缘电线能否穿金属管埋地、与燃气管道平行敷设是否合适，我们需要依据相关电气安装规范和安全原则来进行分析。

一、绝缘电线能穿金属管埋地吗？

答案是：可以，而且通常是推荐和规范的做法。

将绝缘电线穿入金属管（如镀锌钢管）后再进行埋地敷设，具有多重优势和安全保障：

1. 机械保护：金属管能为内部的绝缘电线提供坚固的防护，避免在埋地后因土壤压力、地面活动或尖锐物体（如石块、施工工具）的意外撞击而损伤电线绝缘层，导致短路或漏电。
2. 防潮防腐：虽然金属管本身可能锈蚀，但规范的金属管在接口处会进行防水、防腐蚀处理（如螺纹连接并密封），能有效阻隔土壤中的潮气和腐蚀性物质，大幅延长电线使用寿命。
3. 电磁屏蔽与散热：金属管能提供一定程度的电磁屏蔽，减少对外界的干扰，同时也有利于电线散热。
4. 便于检修与更换：如果未来电线需要检修或更换，可以通过预埋的金属管轻松抽拉，无需重新开挖地面。

重要注意事项：
管材选择：必须使用专为电气敷设设计的、壁厚符合标准的金属管，且内壁应光滑无毛刺，以防穿线时划伤绝缘层。
防腐蚀处理：在潮湿或腐蚀性土壤中，应对金属管外壁进行额外的防腐处理（如沥青涂层）。
接地要求：金属管本身必须可靠接地，以消除因绝缘损坏可能导致的金属管带电风险，这是最关键的安全措施之一。
管内导线：管内所穿电线的总截面积（包括绝缘层）一般不应超过管内截面积的40%，以确保有足够的散热空间。

二、绝缘电线与燃气管道平行敷设好吗？

答案是：不好，应严格避免或保持足够的安全距离。

燃气管道（输送天然气、液化石油气等）与电气线路的敷设，必须遵循“安全第一，预防为主”的原则。

1. 主要风险：

• 火灾与爆炸风险：如果电线因老化、过载、绝缘损坏等原因发生短路、电弧或过热，产生的电火花或高温可能引燃泄漏的燃气，造成严重的火灾甚至爆炸事故。

• 电腐蚀风险：杂散电流可能对金属燃气管造成电化学腐蚀，长期可能削弱管壁，增加泄漏风险。

2. 规范要求：
根据中国《城镇燃气设计规范》GB50028及相关电气安装规范，电力电缆与燃气管道平行敷设时，必须保持一定的安全净距。

• 一般情况下，对于室内或管沟内敷设，电力电缆与燃气管道的平行净距不应小于0.1米（10厘米）。

• 对于直埋敷设的情况，安全距离要求更严格，通常不应小于0.5米（50厘米）。

• 当受空间限制无法满足最小净距时，必须采取有效的隔离措施，例如将电缆穿入绝缘管（如PVC管）或加装坚固的绝缘隔板。

1. 最佳实践：

• 不同侧敷设：在可能的情况下，尽量将电线管路与燃气管路布置在建筑的不同侧或不同区域。

• 交叉处理：当电线必须与燃气管交叉时，交叉净距不应小于0.05米，且电线应从燃气管的上方通过（防止电线冷凝水滴落腐蚀燃气管），并最好加装保护套管。

• 明确标识：所有埋设的管道路径应有清晰的标识，以防后续施工造成破坏。

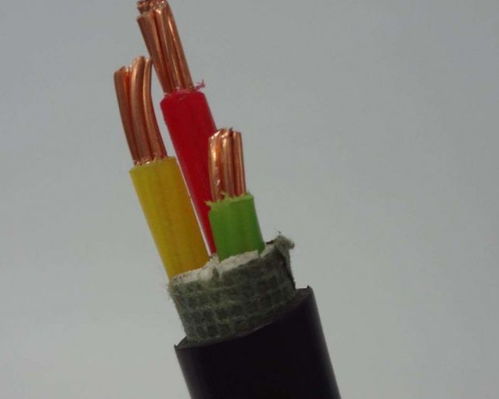

三、关于绝缘导线本身

绝缘导线是上述所有应用的基础。选择合适的导线至关重要：

• 型号与规格：应根据用电负荷计算选择合适的导线截面积（如1.5mm², 2.5mm², 4mm²等）和型号（如BV线、BVR线等），确保其载流量满足要求，避免过载发热。
• 绝缘材料：常见的绝缘材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）等，其耐热等级、耐老化性能和机械强度各不相同，需根据敷设环境选择。
• 质量：必须使用符合国家标准、有合格证的正规产品，杜绝使用劣质、绝缘层厚度不足或材料不纯的导线。

****：
安全用电，细节决定成败。绝缘电线穿金属管埋地是安全可靠的做法，但需确保规范施工与接地。而与燃气管道的敷设，则必须严守安全距离的“红线”，不可存有侥幸心理。在任何电气安装和改造工程中，建议聘请有资质的专业电工进行操作，并遵循国家及地方的电气安装规范，从源头上杜绝安全隐患，保障生命和财产安全。
